XY轴十字平台在激光加工中的应用

2026/01/26 37

核心技术亮点

XY平台(XY Stage/XY Table)作为先进的运动控制装置,通过精密的机械结构将电气信号转化为二维物理运动,成为解决传统激光加工瓶颈的关键技术。其高精度结构组成、先进的运动原理,在突破传统光学加工限制、提升加工质量及优化生产效率方面展现出核心优势。

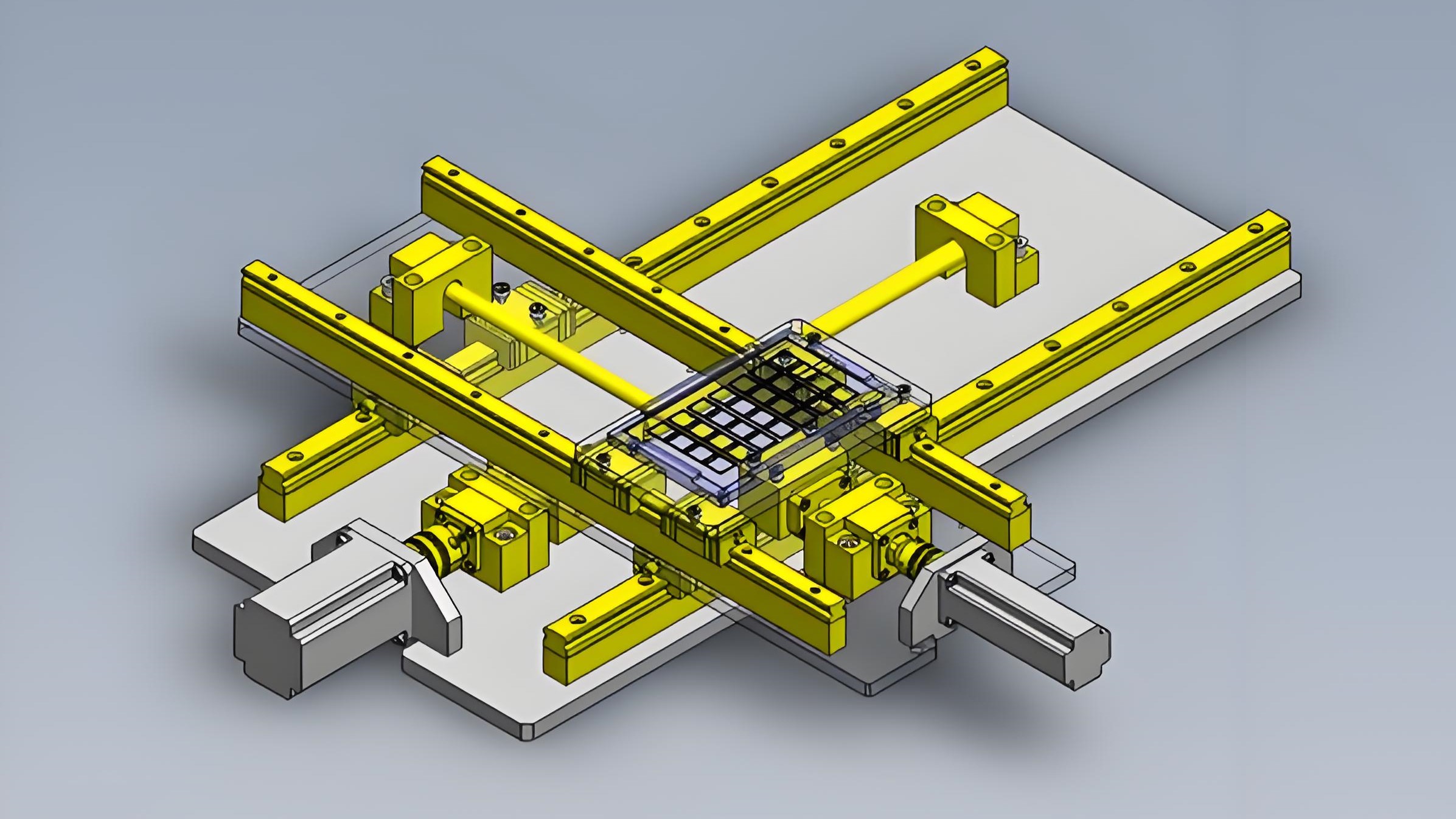

核心结构组成

高精度线性滑轨

采用交叉滚子轴承或直线电机驱动,确保在X轴和Y轴方向的平稳移动,支撑长距离行程且保持零间隙。

驱动执行机构

配备伺服电机、步进电机或线性电机,通过滚珠丝杠或皮带传动,将旋转运动精准转换为直线运动。

高分辨率测量反馈

装配线性光栅尺或光栅编码器,实时测量位置偏差,闭环反馈系统实现纳米级重复定位精度。

工作台面

表面平整,配有定位孔或卡箍,用于固定工件。刚性设计确保在高速运动中不产生变形。

Z轴耦合设计

核心是XY二维平面,在实际应用中常与垂直的Z轴联动,控制激光头的聚焦高度。

工作原理

精密坐标系转换技术

XY平台的运动控制基于精密的坐标系转换技术:激光加工软件将待加工图形转换为一系列X、Y坐标点,控制系统解析这些指令;驱动系统根据坐标点指令,精确同步控制X轴和Y轴运动,实现激光束的精准扫描;在部分系统中,激光束固定发射,通过光纤或反射镜传输,而XY平台则通过移动工作台面或工件,实现相对位移。

核心优势

突破幅面受限

通过"扫描头+工作台联动"的方式,突破光学视场的限制,理论上可实现"无限幅面"加工,适用于航空航天零件、汽车面板等大型部件的精密加工。

提升加工质量

保持恒定的能量密度分布,消除视场畸变,实现高质量的切割和刻蚀,特别适用于对均匀性要求极高的微加工。

兼容性强与高吞吐量

与振镜扫描系统无缝集成,形成混合式加工系统,结合振镜系统的高速效率和平台的高精度,避免大幅面拼接的误差,实现连续的大面积加工。

应用领域

XY平台广泛应用于各类高精度激光加工场景,为不同行业提供专业的解决方案。

微加工 光刻 精密焊接 航空航天 汽车制造 电子制造 医疗设备 精密仪器

典型应用案例

航空航天零件精密加工

航空航天

针对大型航空零部件的高精度激光加工需求,XY平台突破传统光学系统视场限制,实现大幅面连续加工。

优势: 无限幅面加工能力,保持恒定能量密度,消除拼接误差

汽车面板激光刻蚀

汽车制造

应用于汽车内外饰件的激光刻蚀和标记,XY平台确保加工质量的一致性和高效率。

优势: 高重复定位精度,高速扫描效率,兼容振镜系统

电子元器件微加工

电子制造

在精密电子元器件的微加工中,XY平台提供纳米级定位精度,满足高精度加工要求。

优势: 纳米级重复定位精度,闭环反馈控制,零间隙运动

优势对比

传统光学系统 vs XY平台系统

  • 传统系统:依赖F-Theta透镜,视场范围受限,难以加工大尺寸工件
  • XY平台:突破光学视场限制,理论上可实现"无限幅面"加工
  • 传统系统:大视场下激光束倾斜导致能量密度不均匀
  • XY平台:保持恒定能量密度分布,消除视场畸变
  • 传统系统:大幅面加工需要拼接,存在拼接误差
  • XY平台:与振镜系统无缝集成,避免拼接误差,实现连续加工

高端配置

伺服电机驱动

高精度伺服电机,配合精密编码器,实现精准位置控制

线性光栅尺反馈

高分辨率线性光栅尺,实时位置反馈,闭环控制系统

交叉滚子轴承

高刚性交叉滚子轴承,确保运动平稳性和零间隙

直线电机驱动

可选配直线电机,实现直接驱动,提高响应速度和精度

Z轴联动系统

与Z轴联动,实现激光头聚焦高度的精确控制

振镜系统集成

与振镜扫描系统无缝集成,形成混合式加工系统

设备价值总结

XY平台在激光加工领域的应用,不仅解决了传统光学系统的视场限制,更通过其高精度和高柔性特性,为实现大幅面、高质量的激光加工提供了技术保障。

未来,随着激光功率和光束质量的提升,XY平台将与新型光学系统进一步融合,推动微纳加工技术迈向新的高度
