产品介绍
XY轴平台视觉定位打标系统，可实现产品只要在激光打标扫描振镜的加工范围内，即可实现精准打标，即每次的位置即使不一样，加工位置也准确无误。
CCD视觉定位打标系统运用了视觉定位原理，先对产品进行模板制定，保存标准模板，在加工时对产品进行拍照，由计算机对比及位置定位，调整后即可对产品进行精确加工。所加工的产品外形可以是圆形、方形、非规则形状都可以识别，这种工艺特别适合小产品，可免除定位料盘，固定夹具的加工，大大节省了激光打标加工周期。

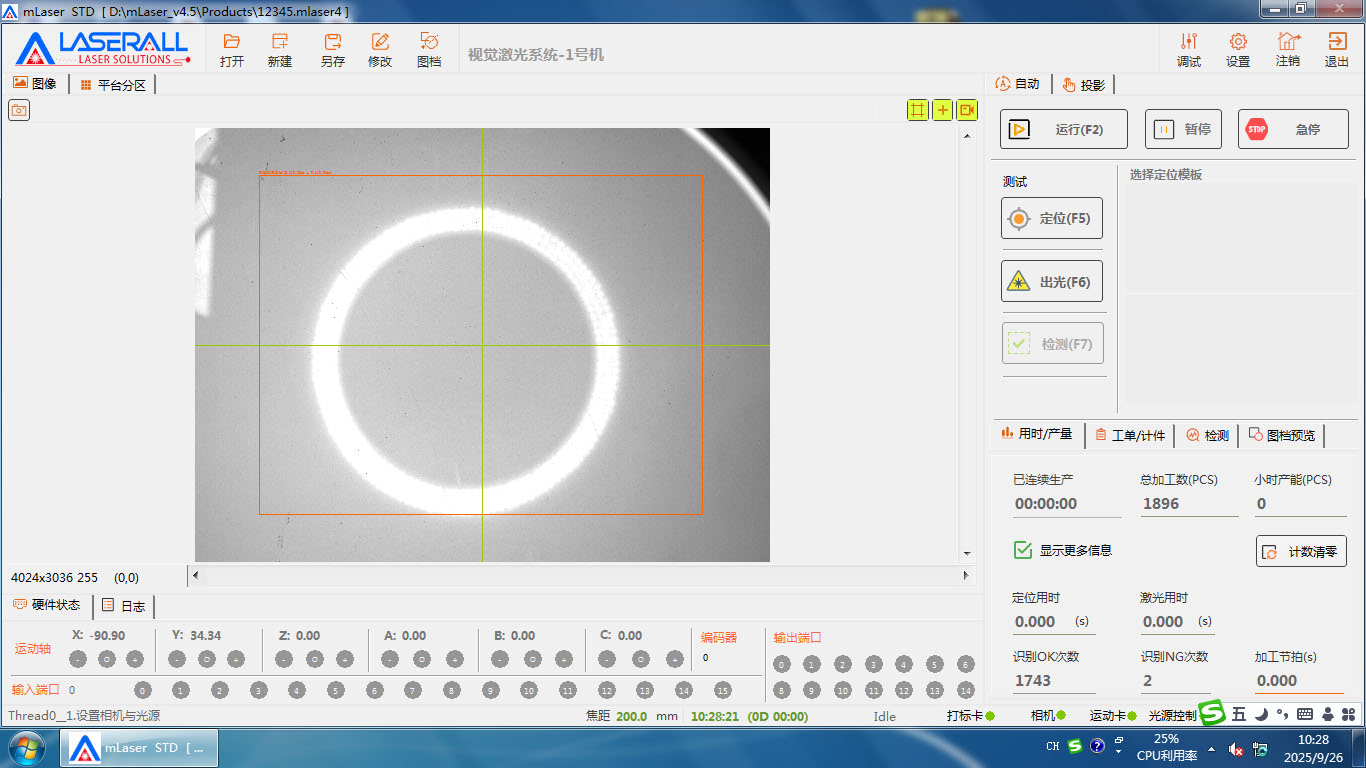

系统特点
- 一键自动标定，将激光和视觉坐标关联起来
- 一键畸变校正，适用于高精度场合，对视觉镜头进行校正
- 自适应自动定位模式，只需要画框即可实现自动定位功能，单个多个产品打标
- 打标信息可固定可变化(支持通信接入)
- 通信支持:IO, TCP/IP, RS232，RS485等协议
- 多模板产品管理，方便切换不同产品
- 相机成像视野大，适用于任何平面产品打标
- 产品任意角度，任意数量，相机自动识别产品打标
- 可与光纤，CO2，半导体等各种波长的激光光路集成
- 通过运动控制可实现大幅面产品的拼接打标
- 占用空间小，不占用工作平台的任何空间，现有激光安装空间即可升级
产品优点
降低生产成本
可根据待打标工件进行实时工作姿态调整并进行准确打标，无需装配昂贵的高精度夹具对打标工件进行形位限定，大大降低了生产成本。
操作简单且使用便捷
与现有视觉打标机相比，视觉定位打标系统在工作时，只需触发一次且只需拍摄一帧图像发送至图像处理系统与模板工件图像进行对比，即可完成相应的数据对比调整工作。另外，不同类型产品只需建一个模板，操作简单且使用方便。
提高生产效率
现有技术中视觉打标机大多使用相机与打标机同轴光路结构，待打标工件运行至打标机工作范围内且处于静止状态时，打标机才能进行打标，因此工作效率较低。而我们的XY轴平台视觉定位打标系统，在相机视野范围内，可对多个工件同时打标，因此相对于现有技术的视觉打标机可有效提高生产效率。
流水线产品定位
产品贴着定位器放置，可以把产品准确的放置镜头中间，避免了把产品放置超出镜头之外导致识别不到的情况。

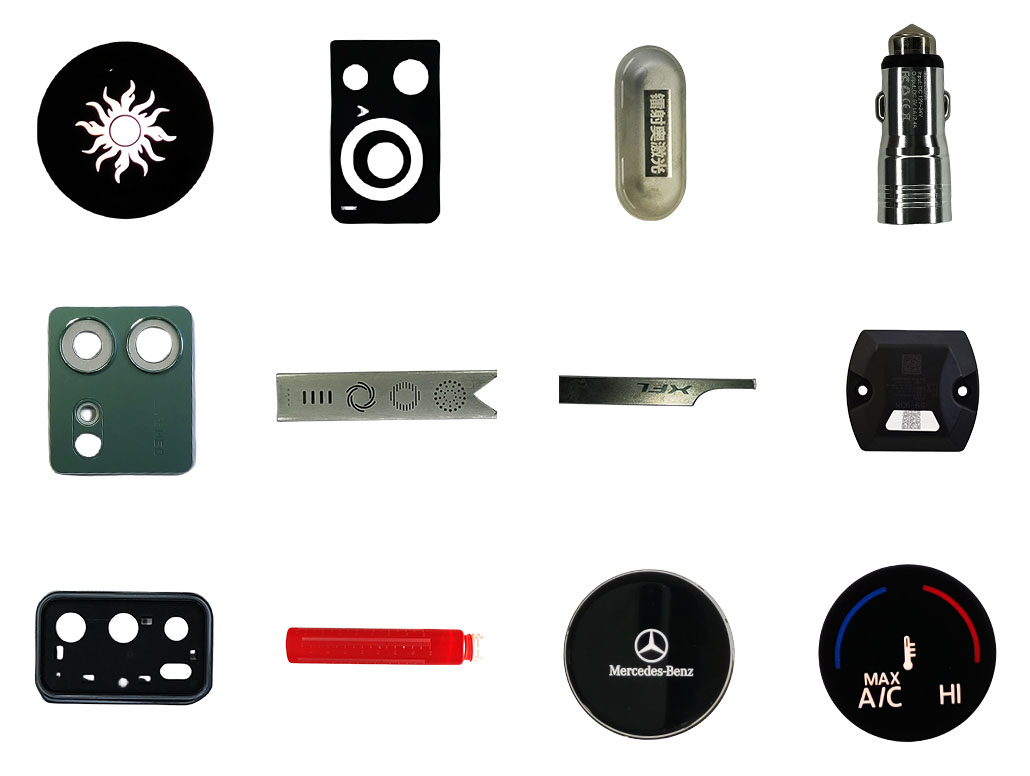

应用领域
适用于多种高精度工业打标应用场景：
产品参数
| 参数项 | 参数值 |
|---|---|
| 设备型号 | LSA-20W(-30-50-100-200) |
| 加工面积 | 110mm-180mm(可根据产品定制) |
| 激光波长 | 1064nm |
| 激光功率 | 20-30-50-100-200(W)等 |
| 最小线宽 | 0.1mm |
| 加工速度 | 7000mm/s |
| 重复定位精度 | ±0.01mm |
| 光源类型 | 环形光源(可加装平板背光) |
| 运动平台 | 流水线 |
| 设备重量 | 约500KG |
| 设备尺寸 | 65CM*80CM*145CM(产品尺寸以实际为准) |
| 接受数据规格 | DXF/AI/PLT/JPG |
基本参数
设备型号
LSA-20W(-30-50-100-200)
加工面积
110mm-180mm(可定制)
激光波长
1064nm
激光功率
20-30-50-100-200(W)
性能参数
最小线宽
0.1mm
加工速度
7000mm/s
重复定位精度
±0.01mm
光源类型
环形光源(可加装平板背光)
设备规格
运动平台
流水线
设备重量
约500KG
设备尺寸
65CM×80CM×145CM
接受数据规格
DXF/AI/PLT/JPG
设备核心价值
大机柜视觉XY光纤激光打标机以其先进的视觉定位技术和强大的性能表现，为客户提供高效、精准的激光打标解决方案。
设备采用CCD视觉定位系统，实现产品任意位置、任意角度的自动识别与精准打标；流水线运动平台设计，适应现代化生产线需求；高可靠性设计确保长时间稳定运行，是提升生产效率和产品附加值的理想选择。

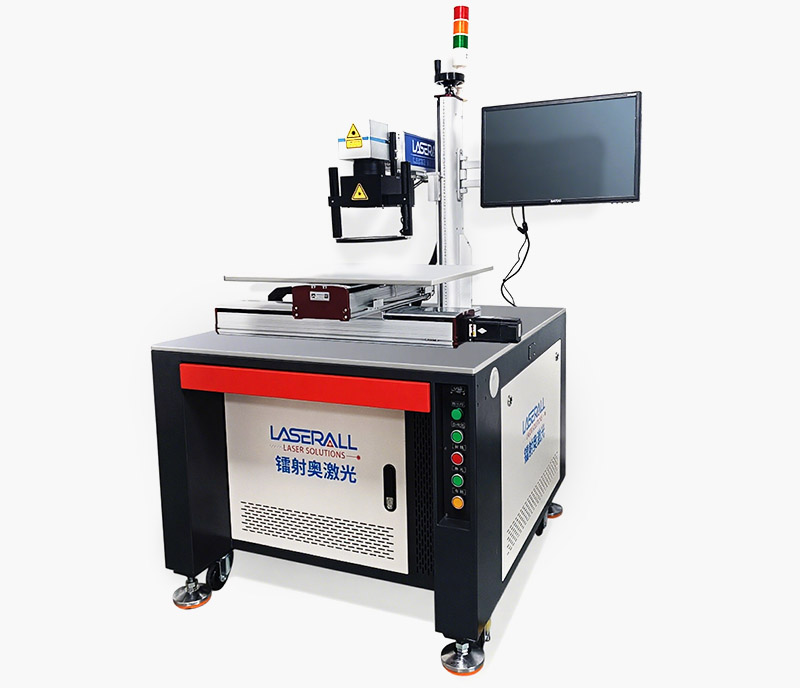

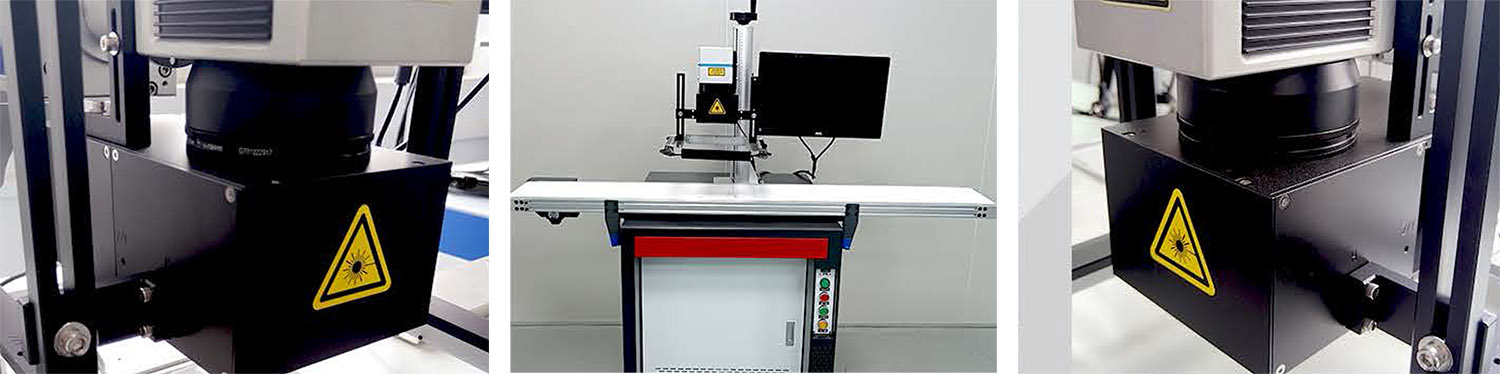

产品展示
